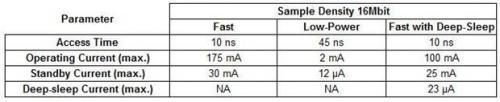

下表針對快速SRAM、低功耗SRAM以及支持深度睡眠工作模式的快速SRAM進行了各種參數對比：

　　


這些數字清楚地說明了與使用標準快速SRAM對比，應用“帶深度睡眠模式”的SRAM的優(yōu)勢。在SRAM大部分時間都處于待機狀態(tài)的應用中，這種優(yōu)勢會更加明顯。

　　

舉個例子：某器件工作運轉了一千個小時，SRAM的工作時間只占其中的20%.如果該SRAM是一款工作電壓為3.3V的快速SRAM，那它的工作功耗就是120瓦時(WH)，待機功耗為80 WH.總功耗將為200 WH.現在，如果我們使用具有深度睡眠模式的快速SRAM，工作功耗依然是120 WH，但待機功耗則銳減至0.06 WH.總功耗大約為121 WH.因此在該具體應用中，深度睡眠選項可將功耗降低40%.然而在使用深度睡眠模式時(無論是MCU還是SRAM)，需要考慮的一個因數是進入和退出深度睡眠模式所需的時間。如果這兩個工作周期的時間間隔比SRAM進入和退出深度睡眠模式所用的時間還短，那該方法就不適合。

　　
至今為止，唯一推出支持片上電源管理的SRAM的公司是賽普拉斯半導體公司，該產品為PowerSnoozeTM.PowerSnooze SRAM采用54-TSOP和48-BGA等標準封裝，與普通快速SRAM一樣。為了使用深度睡眠功能，該產品還提供了一個特殊引腳(DS)，可將低電平有效切換至進入深度睡眠模式。標準快速SRAM上的同等引腳恰恰是無連接(NC)。因此只需極少的設計工作(只需連接一個額外的引腳)，便可將標準快速SRAM升級為PowerSnooze SRAM.
